煤礦用履帶式挖掘裝載機主要由工作機構、運輸機構、行走機構、液壓系統﹑動力機構、電氣系統等部分組成（圖一）。本機的工作過程是先由履帶推進，使輸送槽料口裝滿石料，再用鏟斗將石料扒進刮板輸送機，刮板輸送機將石料輸送到后面，卸入自卸汽車、梭式礦車或其它轉載設備上去。也可用鏟斗清理工作面或將遠處的石料扒進料口。下面分別介紹各部分的主要結構和工作原理。

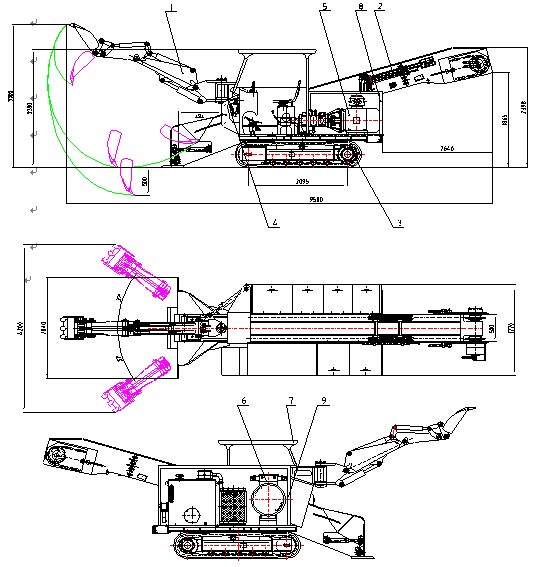

1、  工作機構，2、運輸機構，3、行走機構，4、液壓系統，5、電機及油泵組件
6、  電氣系統，7、司機室及平臺總成，8、電機護罩，9、右側護罩
